氢气发生器原理及作用

一、氢气发生器原理

氢气发生器产出的氢气有两种不同的来源。

1、纯水电解制氢　

把满足要求的电解水（电阻率大于1MΩ/cm，电子或分析行业用的去离子水或二次蒸馏水皆可）送入电解槽阳极室，通电后水便立刻在阳极分解：2H2O=4H++ 2O-2，分解成的负氧离子（O-2），随即在阳极放出电子，形成氧气（O2），从阳极室排出，携带部份水进入水槽，水可循环使用，氧气从水槽上盖小孔放入大气。氢质子以水合离子（H+?XH2O）的形式，在电场力的作用下，通过SPE离子膜，到达阴极吸收电子形成氢气，从阴极室排出后，进入气水分离器，在此除去从电解槽携带出的大部分水份，含微量水份的氢气再经干燥器吸湿后，纯度便达到99.999%以上。
　
2、碱液电解制氢　

工作原理是传统隔膜碱液电解法。电解槽内的导电介质为氢氧化钾水溶液，两极室的分隔物为航天电解设备用优质隔膜，与端板合为一体的耐蚀、传质良好的格栅电极等组成电解槽。向两极施加直流电后，水分子在电解槽的两极立刻发生电化学反应，在阳极产生氧气，在阴极产生氢气。反应式如下：阳极： 2OH--2e → H2O+1/2O2↑ 阴 极： 2H2O +2e →2OH- +H2↑ 总反应式： 2H2O → 2 H2↑ +O2↑ 本仪器对压控、过压保护、流量显示、流量追踪等均实行自动控制；使输出氢气能在恒压下，根据气相色谱仪用氢气量，实现全自动调节（在产气量范围内）。

二、氢气发生器的作用

氢气发生器的用处可替代高压钢瓶,使实验室仪器化,氢气发生器具有体积小、重量轻、低压产气、安全牢靠、产氢纯度高、所需氢气流量自动跟踪等特色,是理想化实验室用氢气供给源。 氢气发生器设有防过液设备,防过液体系,杜绝了因误操作而引起的返液现象,保证了仪器的安全运转,使仪器愈加稳定、牢靠、安全、操作更便利。


北京中惠普分析技术研究所

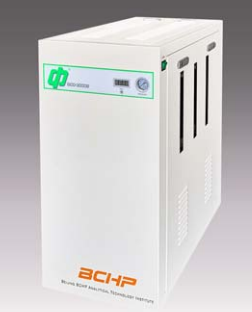

GCD-3000B氢气发生器




主要技术参数：

1、 氢气纯度：99.999 %
2、 氢气流量：0-3000 ml/min
3、 输出压力：0.4 Mpa
4、 供电电源：220V±10 % 50Hz
5、 最大功率：1300 W
6、 环境温度：1-40 ℃
7、 相对湿度： < 85 %
8、 外形尺寸：600×450×950mm（深×宽×高）
9、 净 重：约 67kg
