空气发生器的原理和结构

空气发生器以环境中自然空气为原料，无油空气压缩机为动力，通过汽水分离、干燥、催化反应、物理吸附等不同手
段除去自然空气中的 H2O、CO2、CH4 等杂质气体，最终得到干燥洁净的空气的装置。空气发生器主要由空气压缩冷却

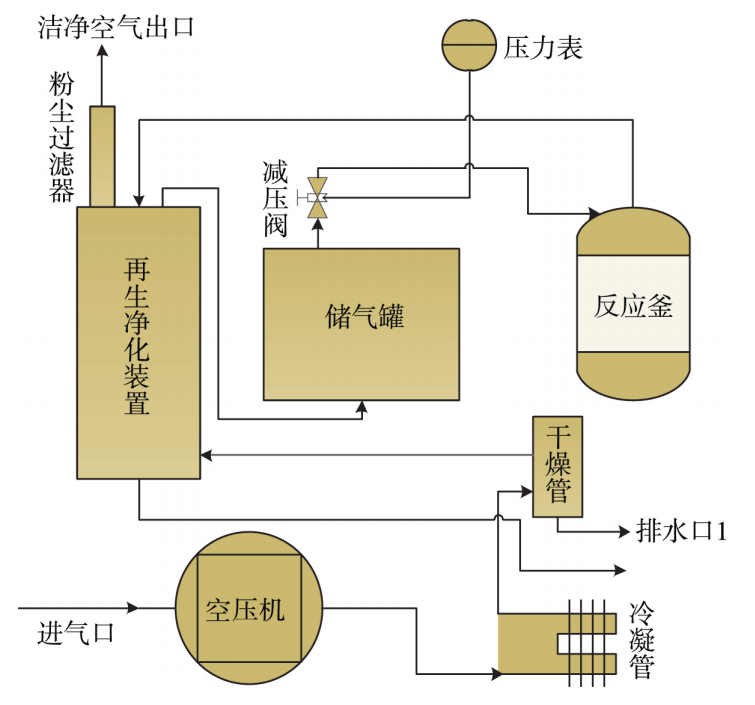

系统、除水系统、再生干燥系统、除 CH /CO 反应系统和终级除颗粒物零气输出系统组成，系统气路如图：

空气压缩系统将常温常压的空气压缩为有较高压力和湿度的空气，在这种高压低温条件下，空气的相对湿度达到最高
，一般大气条件下，空气将会达到过饱和状态; 除水系统使过饱和的空气经过水滴过滤器实现水气分离，将空气中的液态
水分从空气中分离出来; 再生干燥装置的作用是进一步除去空气中的气态水分，使得干燥空气的残留水分常压露点不高于
－ 60 ℃，达到罐装高压钢瓶气体的质量( 原空气瓶气体) ; 除 CH /CO 反应系统是在催化剂作用下，反应温度为 380 ℃，
将空气中少量的碳氢化合物转化成 CO2和 H2O，将 CO转化为 CO2。

北京中惠普分析技术研究所

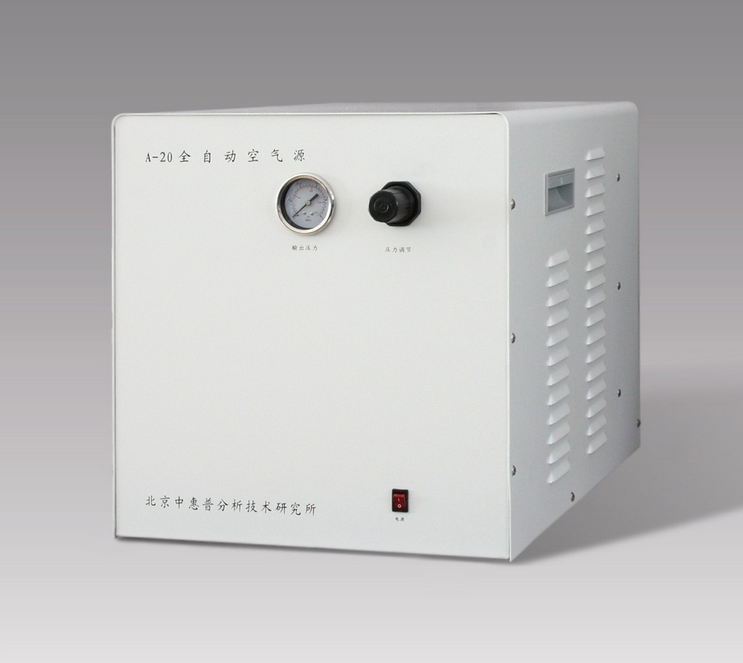

纯无油全自动空气源 A-20

主要技术参数：

1、输出流量：0-35L/min （0.4MPa状态下）
2、输出压力：0-0.5MPa（出厂设置为0.4MPa）
3、压力稳定性：< 0.003MPa
4、消耗功率：750W
5、外形尺寸：380×570×440(mm)
6、净重：约35Kg
